前回(2020/06/21)はエリオクロムブラックTを指示薬としたpH10でのZn-EDTA滴定について考えました。今回は緩衝液によってpHを約5.5に調整し、キシレノールオレンジを指示薬とするZn-EDTA滴定について考えます。

キシレノールオレンジ(XO)の特性

キシレノールオレンジ(XO=H₆X)は次のような構造を持つ6価の酸です。

(Na2H4X )

XOの酸解離定数は次の通りです。

H₆X⇄ H₅X^-＋H⁺,　 K_x1 = [H][H₅X]/[H₆X], 　pK_x1 = 1.5

H₅X^-⇄ H₄X^2-＋H⁺,　K_x2 = [H][H₄X]/[H₅X],　pK_x2 = 2.3

H₄X^2-⇄ H₃X^3-＋H⁺,　K_x3 = [H][H₃X]/[H₄X],　pK_x3 = 2.9

H₃X^3-⇄ H₂X^4-＋H⁺,　K_x4 = [H][H₂X]/[H₃X],　pK_x4 = 6.7

H₂X^4-⇄ HX^5-＋H⁺,　 K_x5 = [H][HX]/[H₂X],　 pK_x5= 10.4

HX^5-⇄ X^6-＋H⁺,　　 K_x6 = [H][X]/[HX],　　 pK_x6= 12.2

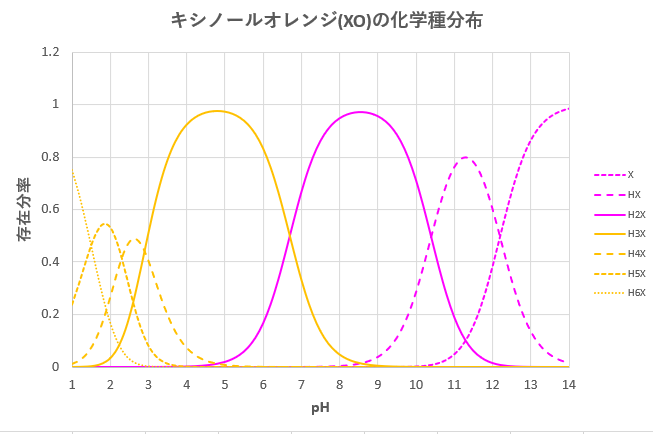

H₆X～H₃Xは黄色、H₂X～Xは赤紫色を呈します。pHとXOの化学種分率の関係を図-１に示します。

図-１

また、XOはZnと赤～赤紫色系の錯体ZnX, Zn₂X等を生成します。したがって、遊離のXOとZn錯体の色調が区別できるためには、遊離のXOが黄色を呈するよう使用範囲をpH6以下とする必要があります。pH5～6においてZnは水酸化物沈殿を生成せず、またK_zy''も十分大きな値を持っています(2020/06/21) 。

Zn－XO錯体の生成定数は次の通りです。

Zn²⁺＋X^6-⇄ ZnX^4-, 　K_znx= [ZnX]/([Zn][X]),　log K_znx = 15.0

2Zn²⁺＋X^6-⇄ Zn₂X^2-, 　K_zn2x = [Zn₂X]/([Zn]²[X]),　log K_zn2x = 25.5

ZnX^4-＋H⁺⇄ ZnHX^3-, 　K_zhx= [ZnHX]/([ZnX][H]),　log K_zhx = 9.5

ZnX^4-＋2H⁺⇄ ZnH₂X^2-, 　K_zh2x = [ZnH₂X]/([ZnX][H]²),　log K_zh2x = 14.4

ソルバーによる滴定曲線の作成

具体的に以下のような条件で滴定したときの滴定曲線を、ソルバーを用いて求め、当量点付近におけるXOの変色率φから、金属指示薬の妥当性を検討します。

「C_zo=0.01 mol/LのZnCl₂溶液, V_z=100 mLにpH緩衝液(酢酸アンモニウム: C_no=3.2mol/L, 酢酸: C_ao=0.3 mol/L), V_n=20mLを加えて水でV=200 mLにしたあと、C_yo=0.02 mol/LのEDTA(Na₂H₂Y)で滴定する(滴下量：T mL)。終点近くでC_xo=0.001mol/LのXO(Na₂H₄X)指示薬, V_x=0.5 mLを加え、赤から黄になった点を終点とする。」(JIS H-1062を参考)

平衡定数：

平衡定数は図-２に記載した通りです。

関係式

C_z = C_zoV_z/(V+T)

C_y = C_yoT/(V+T)

C_n = C_noV_n/(V+T)

C_ac = (C_no+C_ao)V_n/(V+T)

C_x = C_xoV_x/(V+T)

C_na = 2C_y＋2C_x

C_cl = 2C_z

[Zn*] = [Zn’]＋[ZnY]＋[ZnHY]＋[Zn(OH)Y]

[Y*] = [Y’]＋[ZnY]＋[ZnHY]＋[Zn(OH)Y]

[X*] = [X']＋[ZnX]＋[Zn₂X]＋[ZnHX]＋[ZnH₂X]

[Zn’] = [Zn]＋Σ[Zn(OH)_i]＋Σ[Zn(NH₃)_j]＋[ZnX]＋2[Zn₂X]＋[ZnHX]＋[ZnH₂X]

　(i=1～4, j=1～4)

[Y'] = Σ[H_kY]　　(k=0～4)

[X'] = Σ[H_mX]　　(m=0～6)

Q = Σ(電荷×化学種濃度)

各化学種濃度の関係式は図-２の通りです(E列の計算式)。

ソルバーのパラメータ

目的セル：Q=0

変数セル：pH, pZn, pY, pX

制約条件：

　　　R_z= C_z－[Zn*]=0

　　　R_y= C_y－[Y*]=0

　　　R_x= C_x－[X*]=0

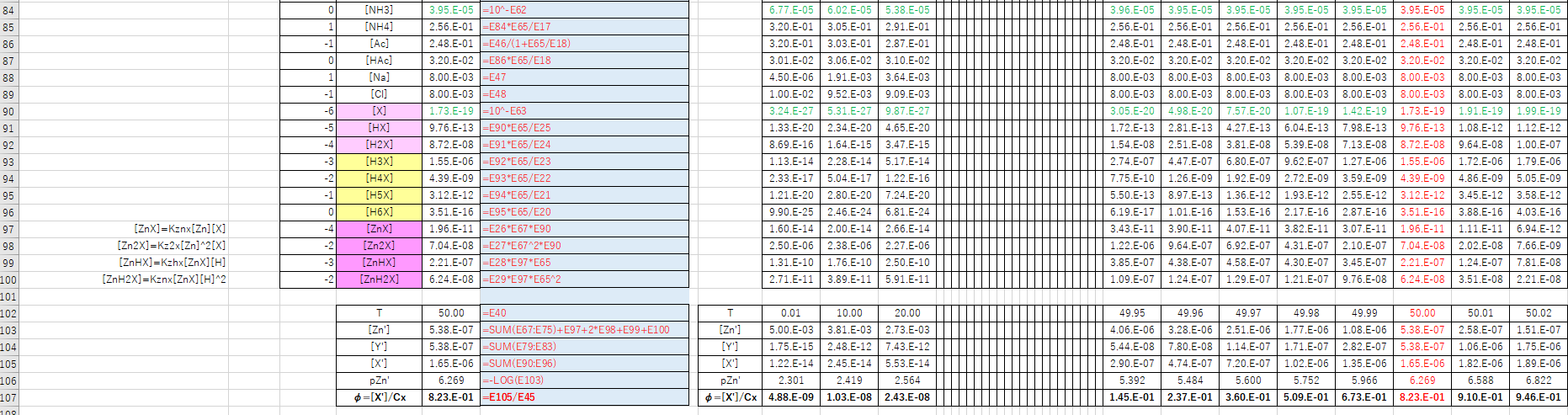

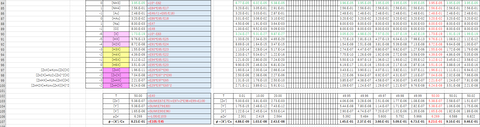

ソルバーのやり方は(2020/06/14)のときと同じです。E列を作業列にして滴下量T(E:40)の値を変えながらソルバーを実行し、H列以降へ「コピー&ペースト」を繰り返していきます。得られたエクセルシートを図-２に示します。

図-２

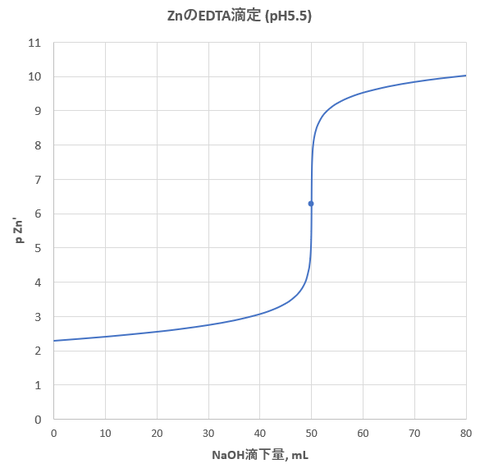

pH5.5におけるZnの滴定曲線(滴定量－pZn’)を図-３に示します。

図-３

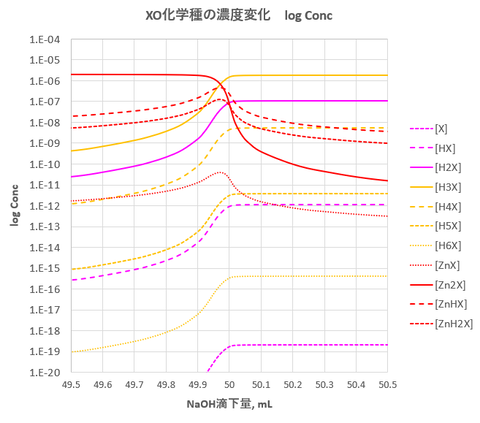

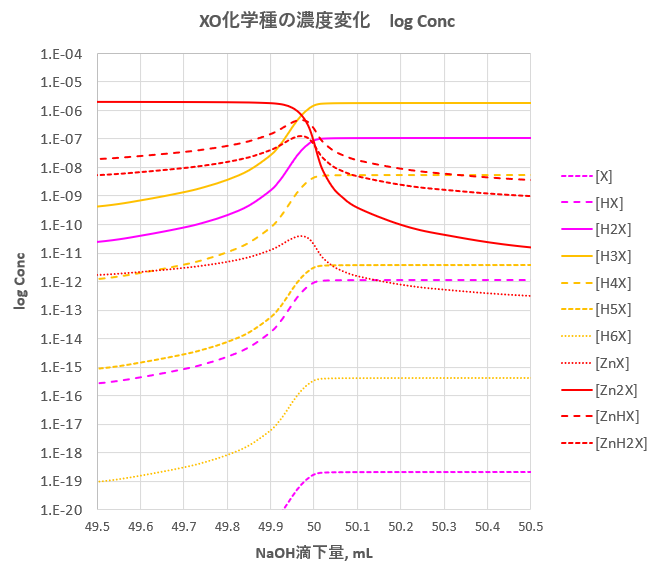

また、XOに関する化学種の当量点付近における濃度変化を図-４に示します。当量点前の主要な化学種はZnHX^3-, Zn₂X^2-(赤)であり、当量点後ではH₃X^3-(黄)が主となることが分かります。

図-４

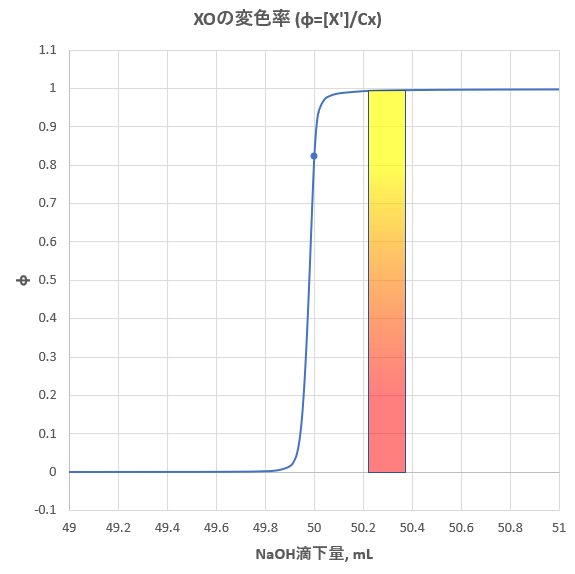

滴下量と指示薬の変色率(φ=[X']/C_x)との関係を図-５に示します。^(*1)

(*1) 終点検出の指標としてφを用いるのは近似的であり、また図-5に示す色調の変化も模式的である。

図-５
