ニッケルとEDTAの錯生成定数は大きいのですが、生成速度が遅いので、直接に滴定する場合は溶液を加温してゆっくり滴定する等の工夫が必要です。今回は、Cu-PANを指示薬に用いて、Ni²⁺をEDTAで直接に滴定する場合について考えます。

Cu-PANとは

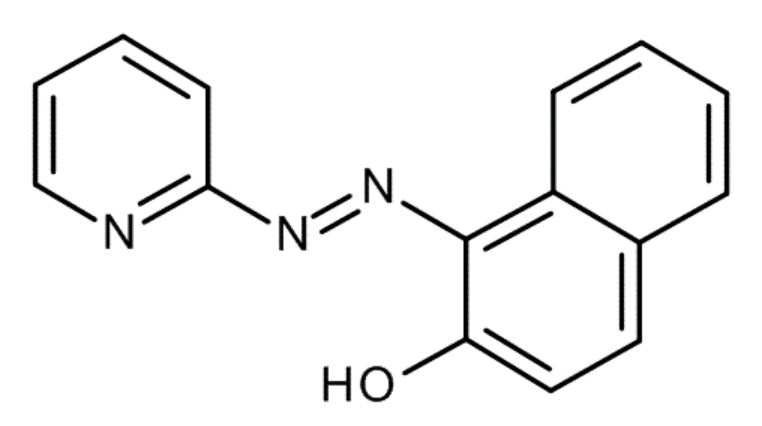

PANは次の構造を持つアゾ色素で有機溶媒によく溶けます。またPANは2価の酸(H₂Pn⁺⇄HPn⇄Pn^-)と考えられ、弱酸性～弱塩基性では黄色を呈します。

PANとCu-EDTAの混合物はCu-PANと呼ばれ、有機溶媒(たとえば、ジオキサン)によく溶けます。

金属イオン（たとえばNi²⁺）を含む水溶液にごく少量のCu-EDTAおよびPANを添加すると次の置換反応が起きます。

Ni²⁺ ＋ [Cu-EDTA]^2-＋ PAN(=HPn) ⇄ [Ni-EDTA]^2- ＋ [Cu-PAN(=CuPn)]⁺ ＋ H⁺

この反応において、Cu-EDTAに比べてCu-PANは安定性が非常に高いため、Ni-EDTAの安定性がCu-EDTAのそれより少々低くても置換反応は容易に右(→)に進み、溶液は赤紫色となります。

この溶液にEDTAを滴下していくと、EDTAはまずNi²⁺と反応します。

Ni²⁺ ＋ EDTA^4-⇄ [Ni-EDTA]^2-

EDTAとNi²⁺の反応が当量点に達すると、余剰のEDTAはCu-PANと反応し、Cu-PANからCu²⁺を奪ってPANが遊離し、溶液は黄色に変わります。この色の変化で当量点を検出することができます。

[Cu-PAN(=CuPn)]⁺ ＋ EDTA^4-＋H⁺ ⇄ [Cu-EDTA]^2-＋ PAN(=HPn)

ソルバーによる滴定曲線の作成

具体的に以下のような条件で滴定したときの滴定曲線を、ソルバーを用いて求め、当量点におけるCu-PANの変色率φから、金属指示薬の妥当性を検討します。

「C_no=0.04 mol/LのNiCl₂溶液 V_n=10 mLに、pH緩衝液(酢酸アンモニウム：C_amo=0.5 mol/L, 酢酸：C_aco=1.2 mol/L), V_a=25 mL、Cu-PAN指示薬(PAN：C_po=0.004 mol/L, Na₂CuEDTA：C_co=0.03 mol/Lのジオキサン溶液), V_p=0.3 mLを加えて、水でV=200 mLにしたあと煮沸直前まで加熱し、直ちにC_yo=0.02 mol/LのEDTA(Na₂H₂Y)で滴定する(滴下量：T mL)。赤から黄になった点を終点とする。」(JIS M-8126を参考)

平衡定数

平衡定数は図-１に記載した通りです。^(*1)

(*1) これらの値は常温(25℃)での値であり、またイオン強度は様々である。実際の滴定においては、Ni-EDTAの生成反応は遅いので、加温して反応速度を早くする必要がある。高温での反応の解析にこのような常温での平衡定数を用いるのは適切ではなく、得られた結果は概略値に過ぎないと考えるべきである。

関係式

C_n = C_noV_n/(V+T)

C_y = (C_yoT+C_coV_c)/(V+T)

C_am = C_amoV_a/(V+T)

C_ac = (C_amo+C_aco)V_a/(V+T)

C_c = C_coV_c/(V+T)

C_p = C_poV_c/(V+T)

C_na = 2C_y

C_cl = 2C_n

[Ni’] = [Ni]+Σ[Ni(OH)_p]+Σ[Ni(NH₃)_q]+[NiPn]

　(p=1～3, q=1～6)

[Y’] = Σ[H_kY]　　(k=0～4)

[Cu’] = [Cu]+Σ[Zn(OH)_i]+Σ[Cu(NH₃)_j]+[CuPn]　　(i=1～4, j=1～4)

[Pn’] = [Pn]+[HPn]+[H₂Pn]

[Ni*] = [Ni’]+[NiY]+[NiHY]

[Y*] = [Y’]+[NiY]+[NiHY]+[CuY]+[CuHY]+[Cu(OH)Y]

[NH₃*] = Σq[Ni(NH₃)_q]+Σj[Cu(NH₃)_j]＋[NH₃]+[NH₄]

[Cu*] = [Cu’]+[CuY]+[CuHY]+[Cu(OH)Y]

[Pn*] = [Pn’]＋[NiPn]＋[CuPn]

Q = Σ(電荷×化学種濃度)

各化学種濃度の関係式は図-１の通りです(E列の計算式)。

ソルバーのパラメータ

目的セル：Q = 0

変数セル：pH, pNi, pY, pNH₃, pCu, pPn

制約条件：

　　　R_n= C_n－[Ni*]

　　　R_y= C_y－[Y*]

　　　R_am= C_am－[NH₃*]

　　　R_c= C_c－[Cu*]

　　　R_p= C_p－[Pn*]

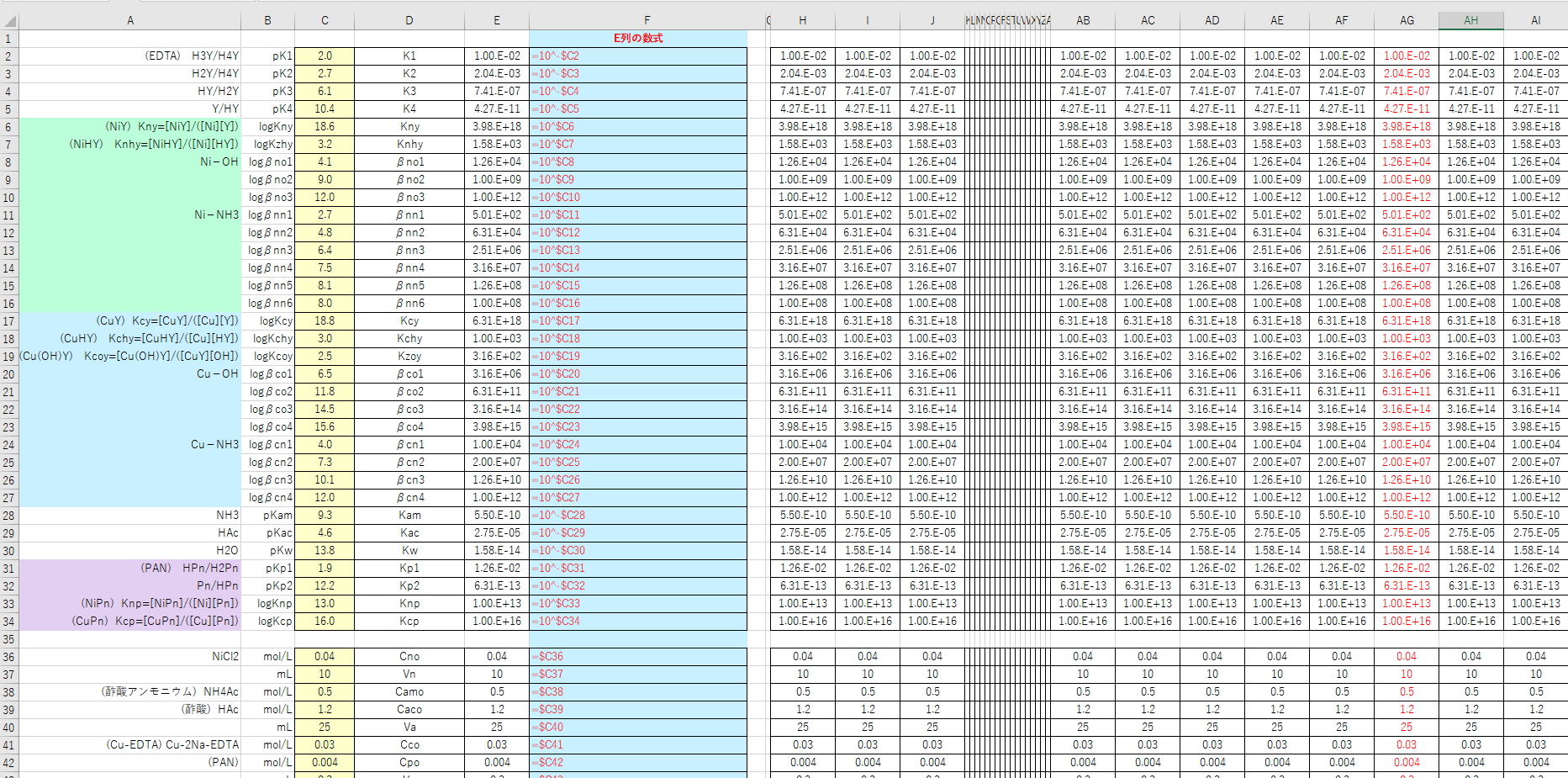

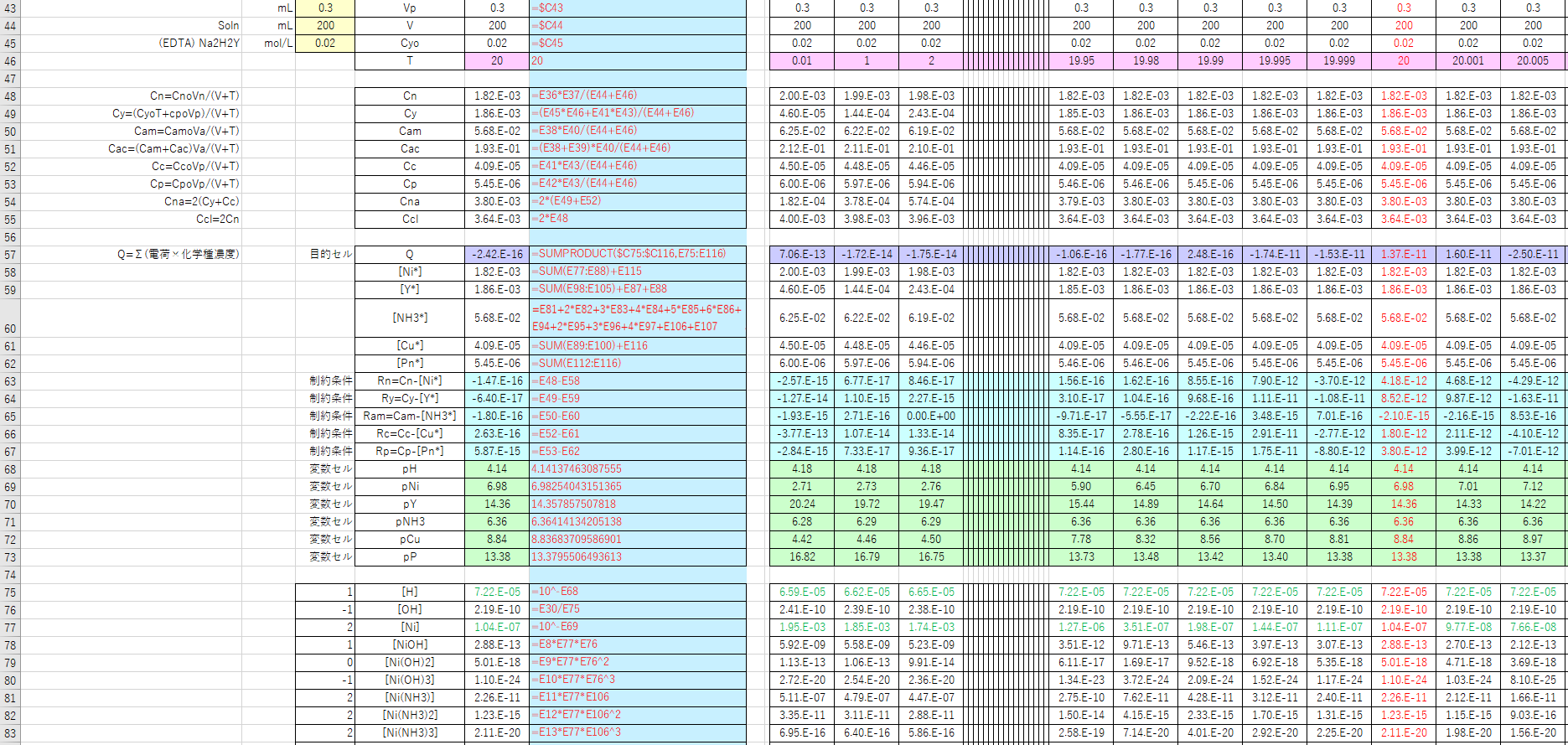

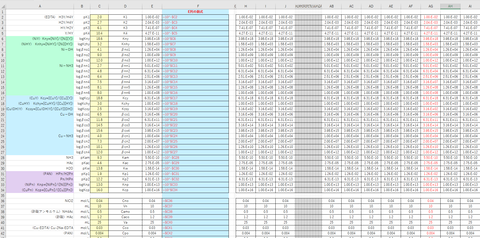

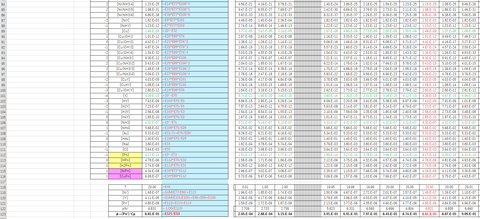

ソルバーのやり方は(2020/06/14)のときと同じです。E列を作業列にして滴下量T(E:46)の値を変えながらソルバーを実行し、H列以降へ数値の「コピー&ペースト」を繰り返していきます。得られたエクセルシートを図-１に示します

図-１

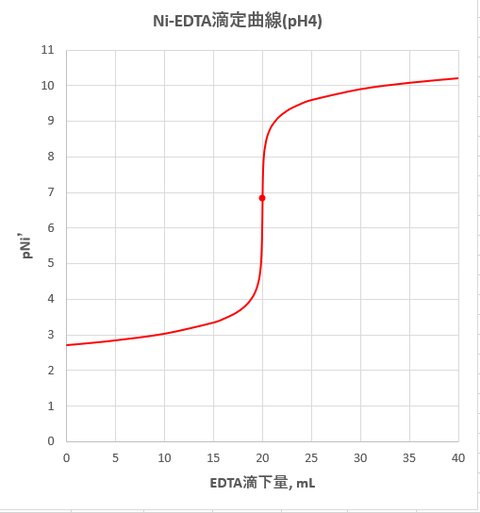

ニッケルとEDTAの滴定曲線(滴下量(T)－pNi’, at pH4.1)を図-２に示します。

図-２

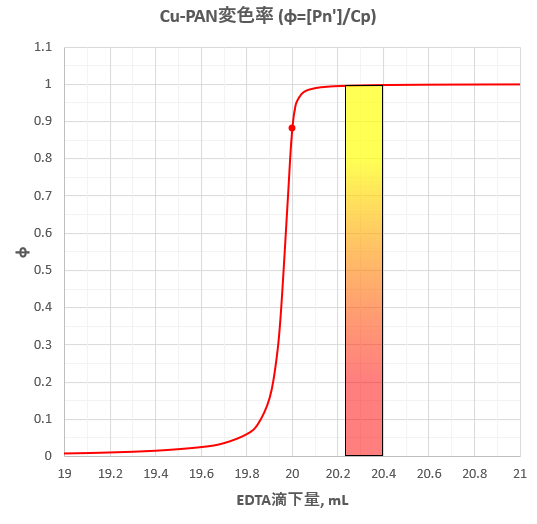

滴下量と指示薬の変色率(φ=[Pn']/C_p)との関係を図-３に示します。

図-３

当量点における変色率は計算上φ=0.88です。しかし、実際の滴定は高温で行われるので、常温での平衡定数を用いたこの値は非常に概略的な値でしょう。
