硝酸銀による塩化物の沈殿滴定を電位差計でモニタリングするときの滴定曲線を描きます。

以前に、指示薬としてクロム酸塩を用いての硝酸銀による塩化物の沈殿滴定(モール法)について説明しました(2019/05/26, 2019/11/17)。今回は電位差滴定法による滴定曲線をについて説明します。

滴定曲線を描く前に、滴定装置について述べておきます。滴定装置の一例を図-１に示します。指示電極は銀電極、参照電極としては塩素イオンによる汚染のないHg/Hg₂SO₄電極を用いています。

図-１

塩化銀沈殿反応と電極電位

塩化銀の沈殿反応は、Ag⁺ ＋ Cl^－ → AgCl↓という反応式によって示されますが、この反応式中には酸化還元反応は現れてきません。では、なぜ塩化銀の沈殿滴定が銀電極を用いた電位差滴定法で測定できるのでしょうか？

一般にAg⁺/Agの半電池反応は次のように表されます。

Ag⁺ ＋ e^－　→　Ag↓        E^o＝+0.80V  (vs NHE)　……①

また、これに対応するネルンスト式は、

E ＝ E^o＋ 0.0592log[Ag⁺]　……②

で示されます。

ビーカーに塩化物イオンが入っていて、これにAgイオンを徐々に添加していく過程（つまり、硝酸銀による塩化物イオンの滴定）で沈殿平衡が成立します。溶解度積(K_sp＝[Ag⁺][Cl^－])から、②式は次式と同等です。

E ＝ E^o ＋ 0.0592logK_sp － 0.0592log[Cl^-]　……③

②、③式を見ればわかるように、酸化還元電位Eは、Ag^＋濃度、Cl^－濃度に依存します。逆に電極電位Eを測定すれば、Ag^＋濃度、Cl^－濃度が分かるのです。

銀滴定では、当量点前ではCl^－濃度がAg^＋濃度より多くなっていますが([Cl]＞[Ag])、当量点では[Cl]＝[Ag]となり、当量点を過ぎると[Cl]＜[Ag]となります。当量点付近ではAg^＋濃度、Cl^－濃度の急激な変化があるので、この濃度変化はEの急激な変化となって現れます。これが電位差滴定法で終点を検出することができる理由です。

参照電極

滴定曲線を描く前に、参照電極として「水銀－硫酸水銀(I)電極」(以下、MSE)を用いた場合の電極電位について述べます。

電極の構成は、(Hg/Hg₂SO₄(s), K₂SO₄//)です。電極はガラスで加工され、先端の絡液部は多孔質セラミックスまたはスリーブになっています（この部分が塩橋に相当します）。この電極は塩化物イオンを含まないので、測定溶液に直接浸して用いることができます。^(*1)

(*1)　同様にダブルジャンクション型のAg-AgCl電極もよく使用される。

半電池反応および標準電位は、次のようになります。

Hg₂SO₄ ＋ 2e^-  ⇆ 2Hg ＋ SO4^2‐　E^o = +0.615V (vs. NHE)

内部液が0.5M K₂SO₄の場合、式量電位は、E^o=+0.648V (vs. NHE)。

したがって、実際に測定される電極電位はNHEに対する電極電位より、－0.648Vだけ低い値となります。以後、MSEに対する電極電位をE_mと表します。

理論的滴定曲線の作成

試料中の塩化物イオンをAgNO₃溶液で滴定することを考えます。試料中の塩化物イオン濃度をC_comol/L, 液量をv mL、AgNO₃溶液のモル濃度をC_ao mol/L, 滴下量をt mLとします。

関係式

滴定途中の被滴定溶液の全銀濃度、全塩素濃度をそれぞれC_a, C_cとすると、

C_a = C_aot/(v+t) = [Ag]＋[AgCl↓]

C_c = C_cov/(v+t) = [Cl]＋[AgCl↓]

（[AgCl↓]は塩化銀沈殿が溶液中に溶けたと仮定したときの濃度）

したがって、C_a－C_c = [Ag]－[Cl]

[Ag] = (C_a－C_c)＋[Cl]

K_sp = [Ag][Cl]なので、[Ag] =(C_a－C_c)－K_sp/[Ag]

整理して、[Ag]^{^2}＋(C_c－C_a)[Ag]－K_sp = 0

解の公式を用いて、[Ag]＞0の値を採用すると、

[Ag] = (C_a－C_c)＋√((C_a－C_c)^{^2}＋4K_sp)

E ＝ E^o＋ 0.0592log[Ag]

E_m ＝ (E^o－0.648) ＋ 0.0592log[Ag]

したがって、tを与えるとE_mの値を求めることができます。

結果

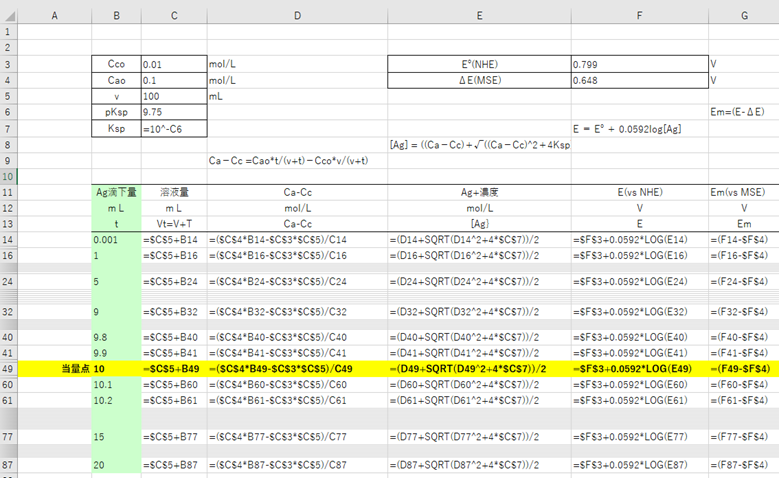

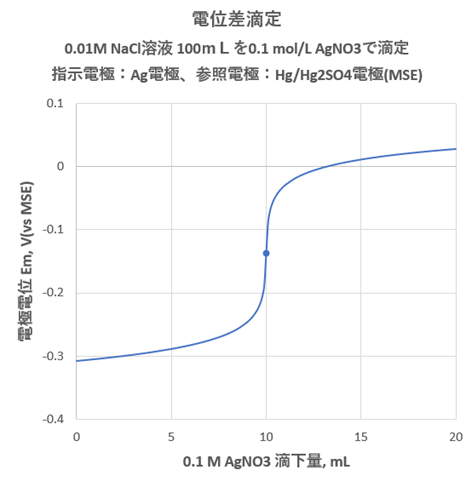

試料中の塩化物イオン濃度をC_co=0.01 mol/L, 液量をv=100 mL、AgNO₃溶液のモル濃度をC_ao=0.1mol/L, 滴下量をt mLとしたときの計算結果を図-２に示し、滴定曲線を図-３に示します(活量係数は考慮しない)。

図-２

図-３

終点の検出

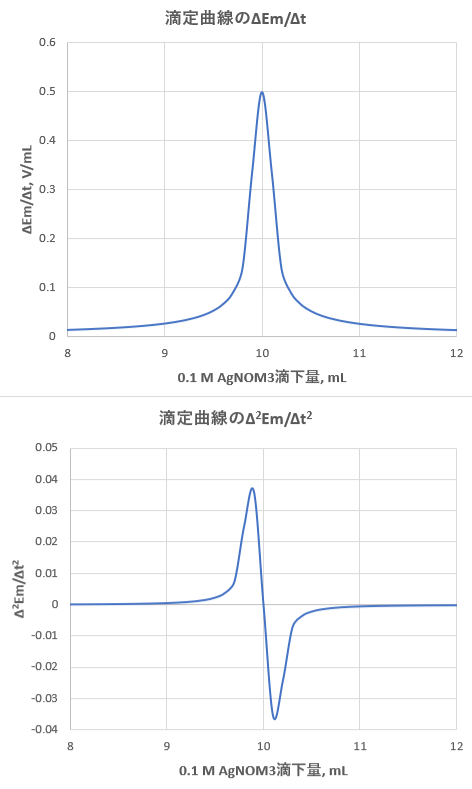

実際の滴定においては、終点の検出は、滴定曲線を微分してその変曲点から求めることが一般的です(図-4)。変曲点法を用いればイオン強度や電極の経時的変化等で電極電位の値が変動しても終点の位置は変わりません。ただし、ブランクの測定等で変曲点が検出しづらい場合は当量点のE_mを固定して求めることが適切な場合もあります。

図-４
